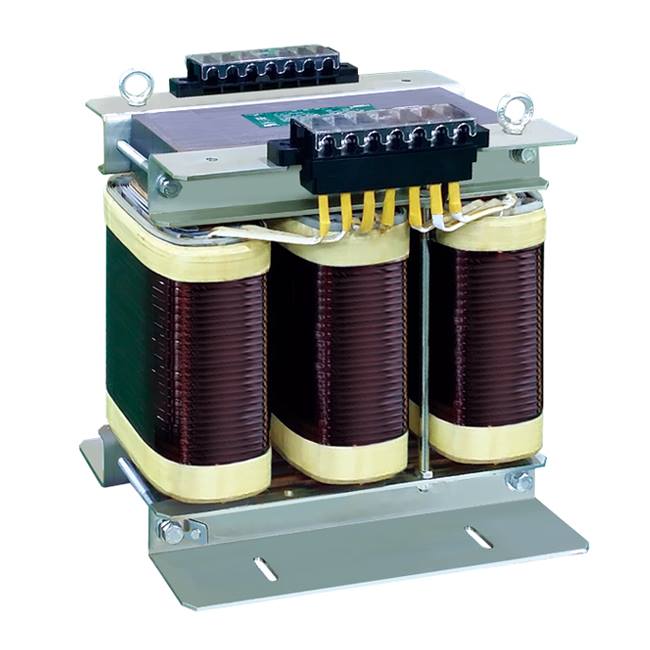

Şönt Reaktörü

t  reaktörler endüktif  etki oluşturan cihazlardır. Bu nedenle 'Endüktif  Yük Reaktörü'  olarak da adlandırılırlar ve kapasitif-reaktif enerjinin yüksek olduğu  sistemlerde  dengeleme (kompanze) yapmak  amacıyla kullanılırlar.

Enerji sistemlerinde kapasitif-reaktif etki oluşmasının başlıca nedenleri ;

1. Şehir merkezleri  dışına kurulmuş  TV- radyo vericileri ve radyo baz istasyonları gibi çok uzun enerji  kabloları ile beslenen sistemlerde, yük  kapasitesinin düşük  olması nedeniyle besleme kablolarının oluşturduğu  kapasitif etki  sistemin aşırı kompanze edilmesine neden olmaktadır.

2. Enerji nakil hatlarında ve  genel enerji dağıtım sistemlerinde de  benzer kapasitif etki oluşmaktadır.
3. UPS ve benzeri gibi kondansatör içeren elektronik cihazların fazla sayıda  kullanılması  veya tesise  aşırı kompanzasyon yapılmış olması  sonucunda da   sistemde kapasitif-reaktif enerji artışı olmaktadır.

Enerji sistemlerinde oluşan kapasitif-reaktif enerjinin neden olduğu başlıca sorunlar ;


1.  Reaktif enerji ceza bedeli ödenmesine neden olur,
2.  Enerji sisteminin, sisteme bağlı bulunan araç-gereç ve makinelerin verimini ve ömrünü azaltır,
3.  Sisteme daha az aktif enerji gücü akışına neden olur
4.  Enerji sisteminde istenmeyen  bakım ve onarım masraflarına neden olur

Bu problemleri ortadan kaldırmak için  sisteme paralel olarak şönt reaktör bağlamak gerekmektedir. Şönt reaktörler  endüktif  yük  oluşturarak istenmeyen  kapasitif etkiyi sönümlendirir  ve bu sayede yukarıda yazılı olan problemler ortadan kaldırılmış olur.

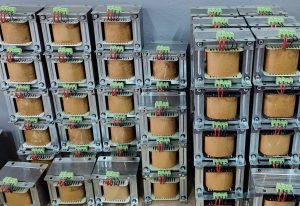

Şönt  reaktörler  kompanzasyon  sistemlerinin  dışında, elektrik  test  sistemleri  ve laboratuarlarda  endüktif  yük  olarak da  kullanılmaktadır. Standart değerlerde ürettiğimiz şönt reaktörleri, kompanzasyon yapılacak tesisin ihtiyaçlarına yönelik  olarak farklı gerilim ve güç değerlerinde de üretmekteyiz. Harmonik bozunumları yüksek seviyelerde olan endüstriyel tesislere  kaliteli bir kompanzasyon sistemi kurabilmek için harmonik analiz raporu ve her bir fazın  reaktif yük değerlerinin bildirilmesi gereklidir.



RUTİN TESTLER ( Aşağıdaki test tiplerinin tümü veya bir kısmı )

Stoklarımızda bulunan şönt reaktörlerin rutin ürün testleri üretim aşamasında EN 61558 2-20 standardında belirtildiği şekilde yapılmaktadır. Tip ürün testleri müşteri talebine bağlı olarak  yapılıp teslim edilmektedir.

- Endüktans  Testi
- Akım Testi
- Rezistans Testi
- Darbe Dayanım Testi
- İzolasyon Dayanımı Testi
- Kısa Devre Dayanım Testi
- Sıcaklık Yükselmesi Testi
